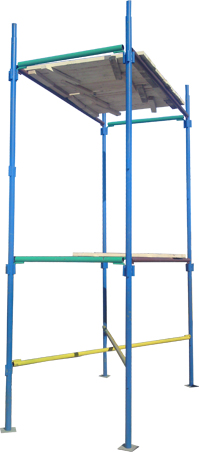

Штыревые строительные леса.

Наша компания изготавливает два вида штыревых лесов ЛШ -50 и ЛШ -100 высота установки соответсвенно 50 и 100 метров. Трубчатые леса этого типа применяются в осномнов для кирпичной кладки. Так как изготавливаются из стальной толстостенной трубы диаметром 48 мм. и 57 мм. На вертикальных стойках в определённом сочетании распологаются трубки ДУ 20*2,8 мм. которые выполняют фунцию фиксирующего элемента. Горизонтальные связи имеют на концах крюки из металлического прутка 18 мм., благодаря которым собственно и происходит соединение основных элементов между собой.

Техническая характеристика лесов штыревого типа

Параметры
ЛШ-50
ЛШ-100
Максимальная высота установки лесов для отделочных работ, м.
50
100
Максимальная высота установки лесов для каменных работ, м.
20
60
Ширина (глубина) конструкции, м. 1 / 1,2 / 1,5 / 2 1 / 1,2 / 1,5 / 2
Шаг вертикальных элементов вдоль стены фасада, м 1 /1,5 / 2 / 2,5 /3 1 /1,5 / 2 / 2,5 /3
Шаг рабочего яруса, м
1
1
Диаметр несущего элемента конструкции, мм.
48
57
Нагрузка на леса при отделочных работах, кг/м2
200
300
Нагрузка на леса при каменной кладке, кг/м2
500
1000
Кол-во ярусов настилов (минимум), шт. (1 рабочий + 2 страховочных)
3
3
Внимание: категорически запрещается устанавливать конструкцию штыревых лесов без диагональных связей и крепления к стене. Монтаж следует производить согласно разработанному ППР придерживаясь при этом инструкции по эксплуатации выданной заводом производителем.

ПАСПОРТ НА ЛЕСА ЛШ 50 / ПАСПОРТ ЛШ 100 / ПОРЯДОК СБОРКИ / РАСЧЕТ ЛЕСОВ / ФОТОГАЛЛЕРЕЯ / ПОЛУЧИТЬ СКИДКУ

Фото основных элементов штыревых лесов

стойки для штыревых лесов

Стойка - вертикальный элемент конструкции, который несет основную нагрузку. На металлической стойки методом полуавтоматической сварки приварены в определенном порядке трубки.

Для лесов ЛШ 50 - несущий элемент выполнен из электросварной трубы с наружным диаметром 48 мм.

Для каменных лесов ЛШ 100 - вертикальная стойка изготавливается из более прочной трубы и имеет диаметр 57 мм., толщина стенки при этом равна 3,5 мм.

горизонтальные связи для штыревых лесов

Горизонтальная связь - опорный элемент лесов на который укладывают деревянные или металлические настилы. Служит связующим элементом для вертикальной стойки. На концах трубы имеются специальные крюки из прутка 18 мм.

Для лесов ЛШ 50 - изготавливается из стальной трубы с диаметром 48 мм.

Для связей ЛШ 100 используется более мощная труба, которая имеет внешний диаметр 57 мм., и толщину стенки 3,5 мм.

деревянный настил для штыревых лесов

Настил - деревянный щит, который служит площадкой для размещения рабочих и материалов на рабочем ярусе строительных лесов. Размер такого настила составляет 1*1 метр. Поэтому может монтироваться только на конструкцию с шагом кратным одному метру.

Для фасадных лесов настил сбивается в специальную конструкцию с тремя нижними перемычками из доски 25 мм.

Для каменной кладки используется более прочная доска (толщиной 40 мм.) При необходимости настил обрабатывают огнеупорной смесью.

становочная пята для штыревых лесов.

Подпятник - установочная пята, с которой собственно и начинается монтаж штыревых лесов. Этот элемент должен устанавливаться на подготовленную, обязательно утрамбованную площадку. Под него необходимо уложить деревянные подкладки толщиной не менее 40 мм.

Конструкция подпятника состоит из стального листа и электросварной трубы, которая четко по середине пластины приваривается с помощью полуавтоматической сварки. Диаметр трубы должен иметь меньший размер, нежели диаметр вертикальной стойки.

крепление для лесов штыревых

Анкерный кронштейн - элемент, фиксирующий вертикальную стойку к стене на определенном расстоянии.

В комплект входит две планки, которые согнуты таким образом, что бы распределить и центровать нагрузку на разрыв, и три болта.

Изготавливается данная конструкция из полосы 30*4 мм. Регулируемая длина, составляет 250-350 мм.

Поставляется в стандартный комплект лесов. Количество рассчитывается согласно ППР.

анкерный кронштейн с хомутом.

Кронштейн с хомутом - регулируемый элемент крепления конструкции штыревых лесов к зданию или другому иному сооружению, где проводятся фасадные или восстановительные работы.

Болтовой замок позволяет достаточно легко устанавливать необходимый для удобства в работе зазор между стеной и самими лесами.

В зависимости от того, какого диаметра стойки используют, подбирают хомуты для фиксации кронштейна.

усиленный кронштей

Усиленный кронштейн - это элемент позволяющий устанавливать штыревые леса на расстоянии до 500 мм. от фасада здания.

Состоит из трех деталей: 1 - планка для анкера, 2 -соединяющая планка, 3 - фиксирующая скоба.

Все эти элементы имеют отверстия, которые позволяют регулировать расстояние лесов от стены.

Количество кронштейнов указано в ППР (проект производства работ)

настил из дерева для штыревых лесов

Помост - деревянная конструкция, сбитая из досок 25 или 40 мм. (в зависимости от характера выполняемых работ) в специальный щит. Который располагается на поперечных связях штыревых лесов и служит рабочим ярусом для расположения рабочих, инструментов и строительного материала для ведения фасадных работ и кирпичной кладки.

Настил имеет специальный замок в виде ласточкиного хвоста, который предотвращает конструкцию от опрокидывания. Стандартный размер 1240*450 мм. .

стальной настил для штыревых лесов.

Металлический настил - укладывается на поперечные связи штыревых лесов. Размеры конструкции зависят от параметров секции и от того, какие виды работ будут на них производится.

Каркас настила выполнен из стальной профильной трубы, на которую приварен пуклеванний лист с отверстиями, благодаря чему на нем не скапливается вода и не происходит обледенение.

Единственным недостатком такого настила является его цена.

комбинированный настил для штыревых лесов.

Комбинированный настил - это сочетания дерева, а если быть точнее фанеры и металла.

Каркас изготавливается из профильной трубы, которая располагается на торец и сваривается в прямоугольную конструкцию. Для придания жесткости по середине вваривается перемычка.

Готовую рамку грунтуют и красят в определенный цвет. Затем обшивают фанерой толщиной не менее 12 мм. Для необходимости обрабатывают огнеупорной пропиткой.

хомутовая стяжка

Хомутовая стяжка- универсальный элемент который позволяет комбинировать разные виды строительных лесов между собой.

Состоит из двух оцинкованных хомутов и металлической трубы определенного размера.

С помощью такой конструкции достаточно просто обходить любые неровные участки зданий и сооружений, устанавливать штыревые леса по кругу и т.д.

Хомутовая стяжка может использоваться как диагональная распорка и придавать конструкции лесов необходимую жесткость.

регулированная винтовая опора

Строительный домкрат - регулируемая винтовая опора которая устанавливается всместо подпятника с целью выравнивания конструкции в плоскости по горизонтали.

Кол-во домкратов заказывается согласно ППР. Устанавливать их надо так же как и подпятники на подготовленную площадку.

Диаметр резьбовой части и гайки зависит от серии лесов и характера производимых работ.

Данный элемент проходит антикоррозийную подготовку металла.

диагональ верхняя для штыревых лесов

Диагональ верхняя - элемент, монтируемый в горизонтальной плоскости, служит для придания жесткости конструкции и предотвращает леса от скручивания.

Связь представляет собой металлическую трубу с двумя крюками на концах. Крюки привариваются сверху трубы, для того чтобы нижняя и верхняя связь не соприкасались между собой в плоскости.

Размеры диагональных связей зависят от габаритов устанавливаемой конструкции.

нижняя перемычка для штыревых лесов

Верхняя связь - диагональная распорка служит для предотвращения заваривания лесов. Устанавливается совмесно с верхней перемычкой.

Этот элемент монтируется в самой первой секции и на самом последнем ярусе. В случае если устанавливается узкая колонна следует добавлять дополнительные диагонали.

Изготавливается связь из стальной электросварной трубы. по ГОСТу 10704

навесная лестница

Лестница - металлическая конструкция с перемычками служащая для подъема и спуска людей и формирует лестничный марш на строительных лесах.

Состоит из двух параллельных металлических труб, которые соединяются перемычками (7 штук) которые являются в данном случае ступенями.

Количество лестничных маршей определяется согласно ППР и зависит от длинны устанавливаемы лесов.

узел соединения штыревых лесов

Узел соединения - это конструкция, от которого и пошло название штыревых лесов.

На фото показано как собственно происходит соединение основных элементов между собой.

Это, пожалуй, один из самых надежных узлов который бывает в строительных лесах. Поэтому такие конструкции и применяются в основном для кирпичной кладки.
